Enet213Z产品简介

Enet213Z为罩式结构的三遥馈线终端（FTU），适用于对架空线路的柱上分段开关、联络开关、分支线开关等需要进行配电自动化管理的场合，具备重要主干线、分支线、用户分界点的故障自动隔离功能，可选配同时监测控制同杆架设的两条配电线路及相应开关设备的功能。

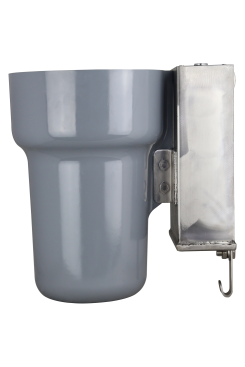

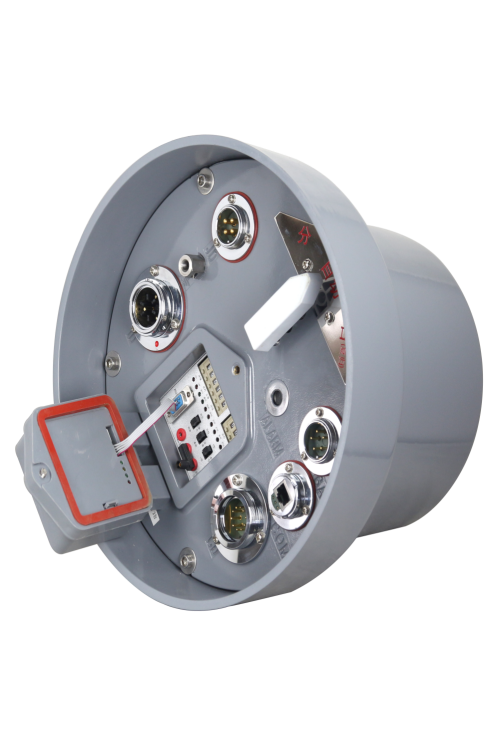

Enet213Z罩式三遥馈线终端

Enet213Z产品特点

Ø Enet213Z终端硬件平台采用小型化、平台化、模块化、即插即用的设计思想，采用核心板+功能板的硬件设计平台，核心板采用件功能强大的ARM+DSP工业级双核CPU，运算能力强，功能易扩展；功能板通过FPGA的硬件可编程逻辑直控各子板相关功能。

Ø 基于IEC 61850标准规范进行功能建模，形成适用于任何拓扑结构的通用区域配电网的保护模型，采用抽象通信服务接口映射到具体的通信协议栈；基于扩展标识语言（XML）的变电站配置语言（SCL）对系统和终端设备进行配置。配电终端具有模块清晰，功能扩展方便，通信互操作性强的优点。

Ø 终端采用模块化、可扩展、低功耗、免维护的设计标准，适应复杂运行环境，具有高可靠性和稳定性。

Ø 终端内置高精度、宽范围输入的二次互感器，支持环网间隔单元独立零序电压、零序电流采集功能，采用了高精度的智能温度补偿策略解决高低温下测量精度受环境影响问题。

Ø 终端内置安全芯片，与主站通讯支持硬件加密，所有报文全部采用密文发送，满足国网对于网络安全的要求，保障了设备、电网的安全。

Ø 终端具备内部集成电能量计量功能（可选择配置线损模块），满足线损管理技术要求。

Ø 终端具备小电流接地选线功能，满足单相接地故障检测要求。

Ø 终端具备故障录波功能，采用标准Comtrade1999格式存储。录波启动条件可设置。

Ø 终端具备远程运维护功能，支持远程升级、远程调取/修改参数、远程调取装置记录、录波等功能，满足远程运维功能统一管理的要求。

Ø 终端具备针对电磁和弹操机构具备不同的动作逻辑。

Enet213Z产品功能

Ø 遥测功能

交流采样精度达0.2级，有功功率0.5级，无功功率1级。

Ø 遥控功能

遥控分合闸功能及遥控电池活化。

Ø 遥信功能

开关分位，合位，未储能遥信接入，遥信分辨率不大于2ms，具备遥信防抖功能，防抖动时间可设，支持上传带时标的遥信变位信息，具备双位置遥信处理功能，支持遥信变位优先传送。

Ø 电能量采集和线损管理功能

具备电能量计算和存储功能，包括正反向有功电量和四象限无功电量、功率因数；具备电能量数据冻结功能，包括定点冻结、日冻结、功率方向改变时的冻结数据。

Ø 直流采样

两路直流电压采集功能，支持0~60V直流电压输入，根据客户需求可以配置为4~20mA电流输入采集。

Ø 参数设置

通过终端维护软件、主站、液晶面板可对装置参数进行设置和修改。

Ø 终端自检功能

具备自诊断自恢复功能，当检测到本身硬件故障，发出闭锁信号同时闭锁出口继电器。

Ø 对时功能

可接收主站或者子站的对时命令，或接收网络，北斗或GPS等对时命令，也可接收后台，维护软件等对时操作；断电24小时内的时钟误差不超过2s。

Ø 数据存储功能

具有历史数据存储功能，包括事件顺序记录（SOE）、遥信变位记录（COS）、远方和本地操作记录、装置异常记录、遥测历史数据记录、录波文件等信息。

Ø 运维功能

终端具备当地及远方操作维护功能，提供当地调试软件或人机接口，遵循统一的运维要求；支持主站对终端各单元的程序远程升级，支持接收主站安全密钥远程下载。

Ø 安全防护功能

具备基于内嵌安全芯片实现的信息安全防护功能，安全防护功能包括双向身份认证，遥控、参数配置等的签名验证和数据加密保护。

Ø 故障隔离功能

具备相间短路故障、不同中性点接地方式的接地故障处理功能，并上送故障事件，故障事件包括故障遥信信息及故障发生时刻开关电压、电流值，故障时刻启动录波，支持录波数据循环存储64条，并支持上传至主站；录波内容应包含故障发生时刻前4个周波和故障发生时刻后8个周波的波形数据，录波点数为80点/周波，录波文件采样标准Comtrade 1999格式，包含电压、电流、开关位置等。

Ø 保护功能：

l 线路短路、线路接地、母线接地、PT断线告警检测

l 失压过压、过流一/二/三段、过载重载、零序一/二/三段方向告警/保护

l 反时限保护

l 非遮断电流闭锁

l 励磁涌流检测

l 三相一次重合闸、三相二次重合闸

l 合闸后加速、来电合闸、失压分闸、双侧有压闭锁
